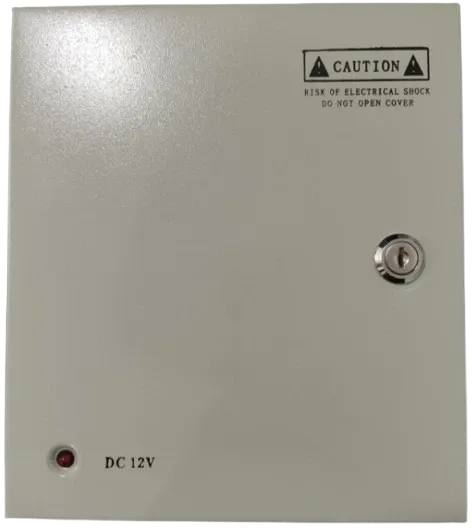

CCTV napajanje 12V DC – 9 izlaza (120W, switch-mode)

OSNOVNE KARAKTERISTIKE:
- Tip: Switch Mode
- Izlazni napon: 12V DC
- Broj izlaza: 9 kanala
- Ukupna snaga: 120W
- Maksimalna ukupna struja: 10A

ULAZNI NAPON:
- AC 100–120V / 220–240V (preko selektora)
- Priključci: L (faza), N (nula), GND (uzemljenje)

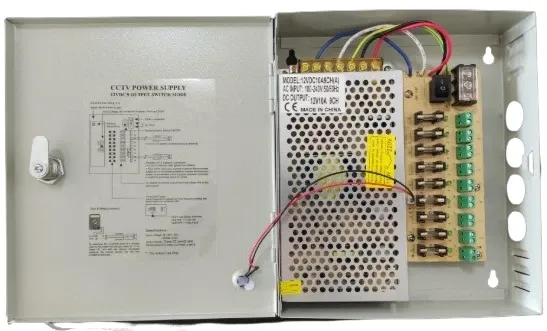

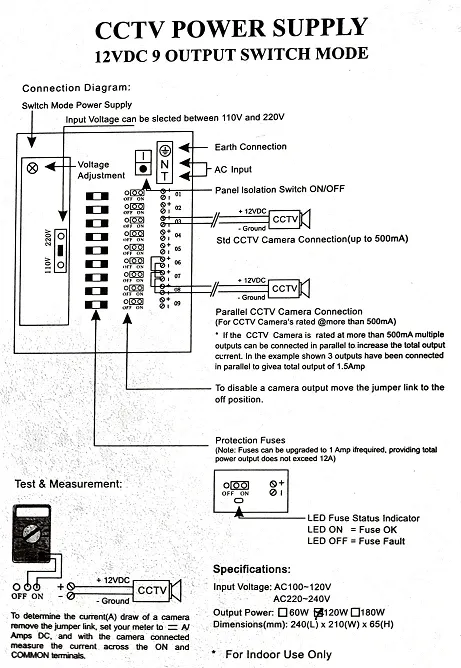

IZLAZ I POVEZIVANJE:
- Svaki kanal: +12V DC i GND
- Preporučeno opterećenje: do 500mA po kanalu
- Mogućnost paralelnog povezivanja izlaza za veće potrošače
(npr. 3 izlaza 1.5A)

ZAŠTITA I INDIKACIJA:
- Osigurač za svaki kanal
- LED indikacija:
ON – kanal ispravan
OFF – pregoreo osigurač ili kvar
- Jumper prekidač za uključivanje/isključivanje kanala

TEHNIÈKE SPECIFIKACIJE:
- Izlazna snaga: 120W
- Dimenzije: 240 x 210 x 65 mm
- Kućište: metalno
- Namena: unutrašnja upotreba (Indoor use only)

NAPOMENE:
- Maksimalno ukupno opterećenje: 10A
- Preporučen rad: do 70–80% kapaciteta
- Proveriti selektor napona pre uključenja
- Ravnomerno rasporediti opterećenje po kanalima
-Èuvati od vlage

TESTIRANJE:
Moguće merenje potrošnje kamere pomoću multimetra (DC A režim)
povezivanjem preko jumper terminala.

PRIMENA:
- CCTV video nadzor
- Analogne i IP kamere (12V)
- Manji i srednji sigurnosni sistemi
