Osnovne karakteristike

Detalji

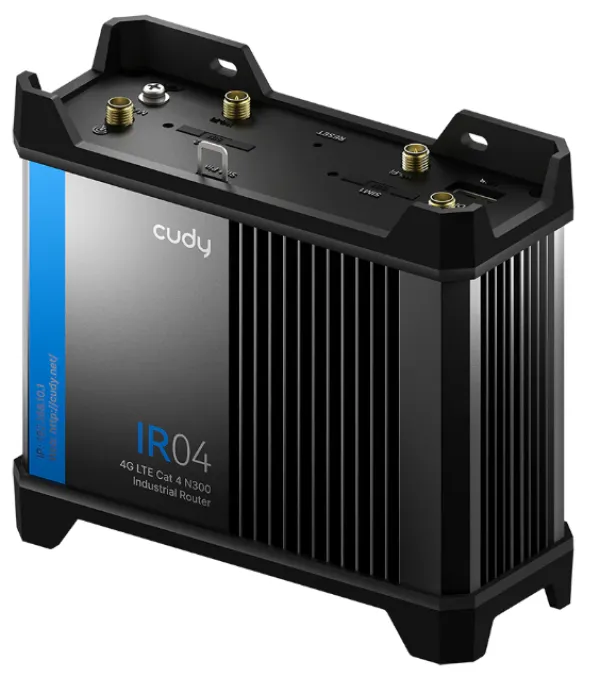

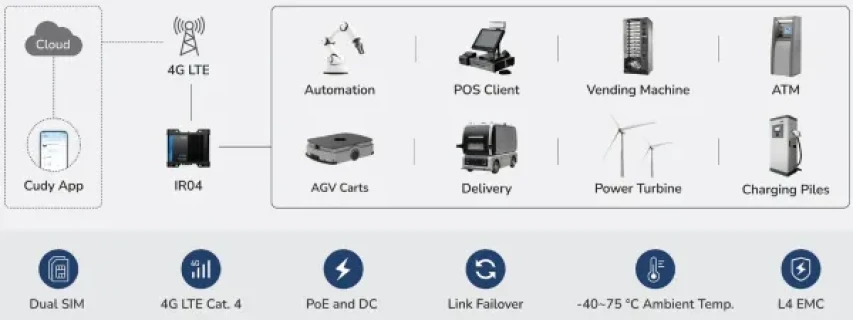

Celijski Wi-Fi ruter sa mobilnom konekcijom za umrežavanje u teškim uslovima kao što su vozila u pokretu, proizvodnja, pomorski sektor, nafta i gas, i rudarstvo.

-4G Cat. 4 sa maksimalno 150 Mbps download
-2× SIM slota
-300 Mbps Wi-Fi
-Serijski port (RS232/422/485), IO
-4-PIN DC napajanje sa detekcijom kontakta (Ignition Sensing)
-802.3at/af, 24–57V pasivni PoE
-IP30 zaštita, radna temperatura -40 do 75°stepena C, EN61373 standard
-EMC zaštita nivo 4
-DIN-šinska montaža ili montaža na zid

Tehnicke specifikacije

Verzija modela: IR04 1.0

Procesor:CPU: 580 MHz Single-Core, MIPS24KEC

Memorija i skladište:
-Flash / ROM: 16 MB (128 Mbit) NOR
-DDR / RAM: 128 MB (1 Gbit) DDR2

Mobilna mreža (Cellular):
Standard: 4G Cat. 4

Antene:
-2 × odvojive antene
-Konektor:** SMA Female

SIM opcije :2 × Mini SIM slot (2FF)

EU verzija – Mobilna mreža

Region: Evropa, Bliski istok, Afrika, Jugoistocna Azija, Australija, Novi Zeland

Maksimalna brzina preuzimanja (DL):
-150 Mbps (LTE-FDD)
-130 Mbps (LTE-TDD)

Maksimalna brzina slanja (UL):
-50 Mbps (LTE-FDD)
-30 Mbps (LTE-TDD)

Napredno:DL 2×2 MIMO

Podržani opsezi:
-LTE-FDD:
-B1 / B3 / B5 / B7 / B8 / B20 / B28
-LTE-TDD:
-B38 / B40 / B41
-WCDMA:
-B1 / B5 / B8

US verzija – Mobilna mreža:
-Region: Sjedinjene Americke Države, Kanada

-Maksimalna brzina preuzimanja: 150 Mbps
-Maksimalna brzina slanja: 50 Mbps

Napredno:
-DL 2×2 MIMO

Podržani opsezi:
LTE-FDD:
-B2 / B4 / B5 / B12 / B13 / B14 / B66 / B71

WCDMA: B2 / B4 / B5

LA verzija – Mobilna mreža

Region:Latinska Amerika, Australija, Novi Zeland

Maksimalna brzina preuzimanja:
-150 Mbps (LTE-FDD)
-130 Mbps (LTE-TDD)

Maksimalna brzina slanja:
-50 Mbps (LTE-FDD)
-30 Mbps (LTE-TDD)

Napredno:DL 2×2 MIMO

Podržani opsezi:
LTE-FDD:
-B1 / B2 / B3 / B4 / B5 / B7 / B8 / B28 / B66
LTE-TDD:
-B40
WCDMA:
-B1 / B2 / B4 / B5 / B8
GSM:
-B2 / B3 / B5 / B8

ME verzija – Mobilna mreža:
-Maksimalna brzina preuzimanja:
-150 Mbps (LTE-FDD)
-130 Mbps (LTE-TDD)

-Maksimalna brzina slanja:
-50 Mbps (LTE-FDD)
-35 Mbps (LTE-TDD)

Napredno:DL 2×2 MIMO

Podržani opsezi:
-LTE-FDD: B1 / B3 / B5 / B7 / B8 / B20 / B28
-LTE-TDD: B38 / B40 / B41
-WCDMA:B1 / B8
-GSM: B3 / B8

Bežicna mreža (Wi-Fi)
-2.4 GHz Wi-Fi brzina: 300 Mbps

Wi-Fi tokovi: 2T2R (2×2 MIMO)

Wi-Fi antene:
-2 × odvojive
Konektor antene:
-RP-SMA Female
-FEM / PA-LNA: 2.4 GHz: 2 × interne
-Domet (maksimalni):do 130 m

Testirano u otvorenom prostoru sa minimalnim smetnjama.
Stvarni domet zavisi od rasporeda prostorija i materijala zidova.

Performanse kroz zid:
-Jedan drveni zid (<10 cm)
-Jedan betonski zid (<10 cm)

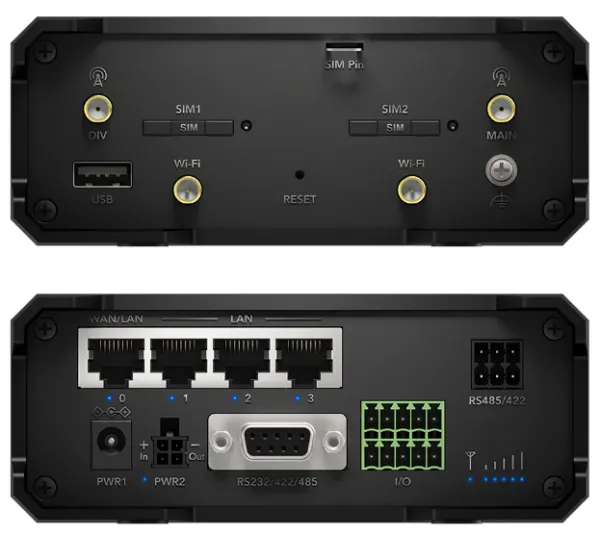

Interfejsi:
-Fizicka dugmad
-Reset dugme

Ethernet portovi:
-4 × 10/100 Mbps RJ45

Napomena:
-Port 1 je WAN/LAN konfigurabilan
-Ostali portovi su **LAN**

USB:
1 × USB 2.0

Industrijski konektori:
-1 × DB9
-1 × 6-PIN
-1 × 10-PIN

DB9 protokoli:
-RS232
-RS422
-RS485

6-PIN industrijski protokoli:
-RS485
-RS422

IO (Ulazi / Izlazi):
-1 × Digitalni suvi ulaz (0–1.2V = stanje 1 | 1.8–3V = stanje 0) + GND1
-1 × Galvanski izolovan digitalni ulaz (0–4V = stanje 0 | 9–30V = stanje 1) + GND2
-1 × Digitalni open-collector izlaz (max 30V / 250mA) + GND3
-1 × +V (<30V) i GND3 za eksterni VCC digitalnog izlaza
-1 × C & NO kontakti internog releja (max 24V?4A ili 40V~4A)
-1 × ADC ulaz (A + GND1), opseg napona: **0–24V**

Moguce konfiguracije:
-4–20 mA senzor (strujno merenje)

Ostali IO:
-1 × detekcija kontakta paljenja (Ignition sensing) + GND na 4-PIN konektoru napajanja

LED indikatori:
-Power
-Cellular
-Jacina mobilnog signala
-Link/ACT za svaki Ethernet port

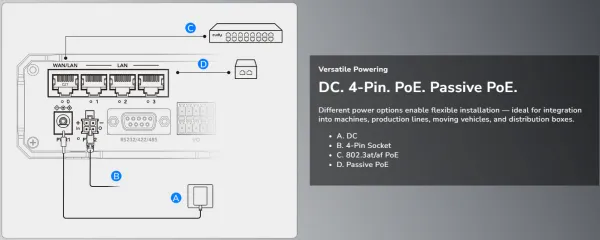

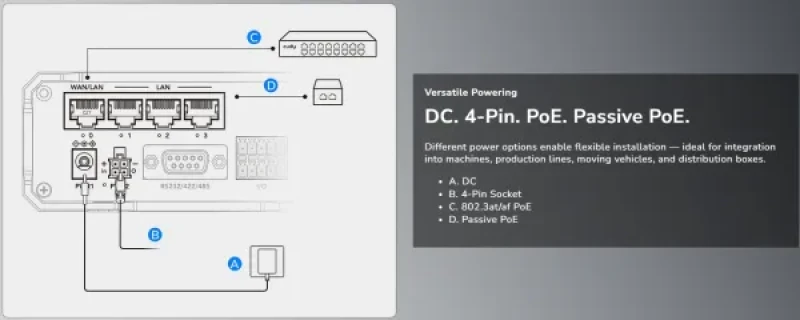

Napajanje:
Interfejsi napajanja:
-DC prikljucak
-PoE preko Ethernet porta
-4-PIN DC konektor

Napomena:Na 4-PIN konektoru se **samo dva pina koriste za napajanje, dok su druga dva za detekciju paljenja.

Nacini napajanja:
-DC napajanje
-802.3at/af PoE
-Pasivni PoE

Napomena:
-WAN/LAN port podržava **802.3at/af PoE**
-LAN portovi podržavaju **Passive PoE**

Ulaz napajanja:
-DC: 11–57V / 1A
-4-Pin DC: 11–57V
-Passive PoE: 24–57V
-PoE: 802.3at/af

Adapter u pakovanju:
-Ulaz: 100–240V ~ 50/60Hz
-Izlaz: 12V / 1A

Potrošnja energije:
-Maksimalna: 9.6 W
-U mirovanju: 2.8 W

Pouzdanost:
-Uzemljenje: Tacka za uzemljenje

EMC standardi:
-IEC/EN 61000-4-2 (ESD)
-IEC/EN 61000-4-3 (RS)
-IEC/EN 61000-4-4 (EFT)
-IEC/EN 61000-4-5 (Surge)
-IEC/EN 61000-4-6 (CS)
-IEC/EN 61000-4-8 (PFMF)
-IEC/EN 61000-4-9
-IEC/EN 61000-4-10

Zaštita napajanja:
-Zaštita od obrnutog polariteta
-Zaštita od prenapona
-Zaštita od udara prenapona (surge)

Mehanicka otpornost:
-Udari: IEC/EN 61373
-Vibracije: IEC/EN 61373
-Pad:IEC/EN 60068-2-32
-IP zaštita :IP30

Radni uslovi:
-Radna temperatura: -40 - 75 stepena C
-Temperatura skladištenja: -40 - 75 stepena C
-Radna vlažnost: 5% – 95% (bez kondenzacije)
-Vlažnost skladištenja: 5% – 95% (bez kondenzacije)

Sertifikati: FCC,CE

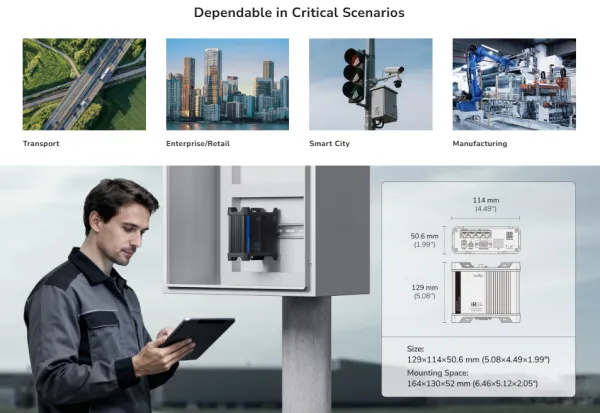

Mehanicke karakteristike:
-Materijal kucišta: aluminijumska legura
-Dimenzije uredaja: 129 × 114 × 50.6 mm
-Prostor za montažu: 164 × 130 × 52 mm
-Težina:462 g

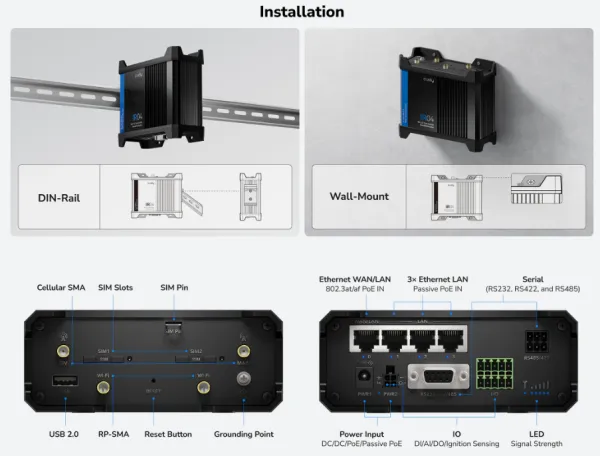

Montaža:
-Montaža na zid
-DIN šina

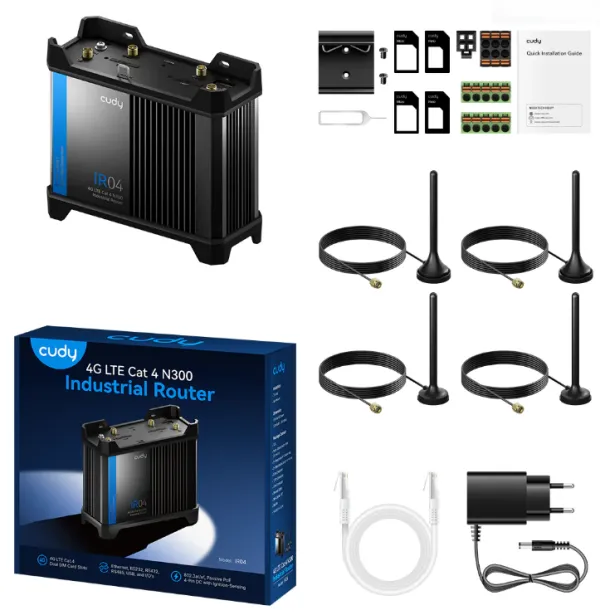

Sadržaj pakovanja:
-IR04 uredaj
-Adapter za napajanje
-Odvojive Wi-Fi antene
-Odvojive mobilne antene
-6-PIN konektor
-10-PIN konektor
-4-PIN konektor
-Ethernet kabl
-SIM adapter set
-Set za montažu
-Uputstvo za instalaciju

Softverske specifikacije:

Bežicna mreža (Wireless):
-Wi-Fi standard: Wi-Fi 4
-Maksimalna Wi-Fi modulacija: 64-QAM
-Maksimalan broj uredaja: 128
-Preporucen maksimalan broj klijenata: 20
-Maksimalna širina Wi-Fi kanala: 40 MHz
-Wi-Fi bezbednost: WPA / WPA2 / WPA3
-Gostujuca mreža: 2.4 GHz
-WPS: Da (u Web podešavanjima)

Opšte (General):
Režimi rada (Operation Modes):
- Cellular Router
- Wi-Fi Router
- WISP

Podešavanja mobilne mreže (Cellular):
- Cellular APN
- Izbor frekvencijskog opsega (Band Select / Band Lock)
- Izbor mrežnog režima
- Data roaming
- APN profil
- Rucno podešavanje APN profila
- MTU vrednost

Režim mobilne mreže (Cellular Mode):
- Samo 4G
- Samo 3G
- Automatski izbor

WAN režim:
- DHCP
- Staticka IP adresa
- PPPoE
- L2TP
- PPTP

Redosled rezervne internet veze (Internet Failover)
1. WAN
2. WISP
3. Cellular
